Klasik tesisatta su, ana hattan çıkan kollar ve te parçalarıyla dal budak gibi dağıtılır. Bu yöntemde banyodaki bir arıza için bazen tüm daireyi susuz bırakmak gerekir. Kollektörlü tesisatta ise her ıslak noktaya tek bir merkezden ayrı bir hat çekilir ve her hattın kendi vanası olur. Yeni yapıda ya da kapsamlı bir yenilemede kollektör sistemi kurmayı düşünüyorsanız, malzeme seçimi ve yerleşim kararlarını baştan doğru vermek önemlidir. Bu rehberde kollektör tiplerini, bileşenlerini ve satın alma öncesi sorulması gereken soruları topladık.
Kollektör Nedir, Nasıl Çalışır?

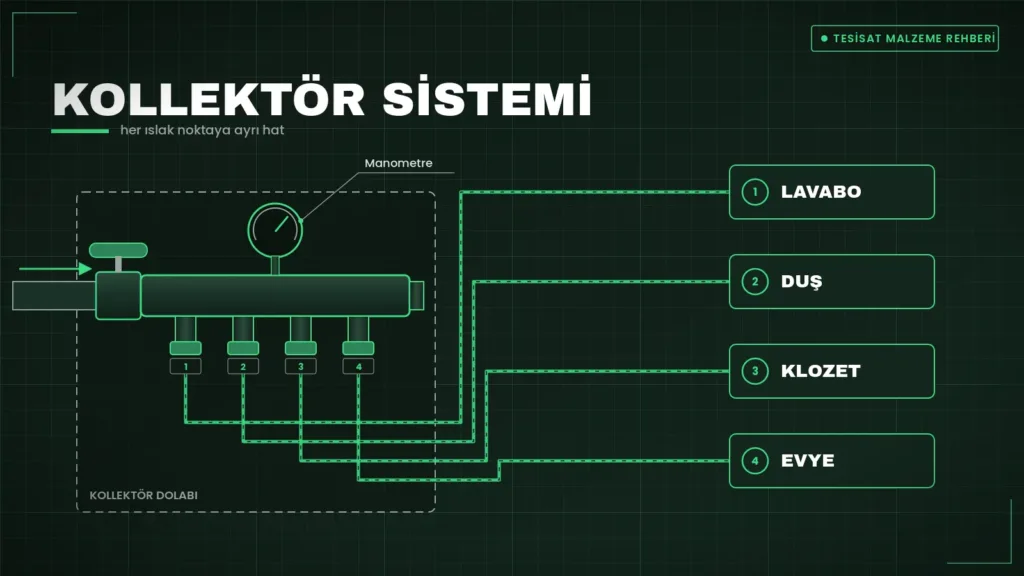

Kollektör, tek bir girişi birden fazla çıkışa bölen dağıtım gövdesidir. Ana hattan gelen su kollektöre girer; buradan banyo lavabosu, klozet, duş, mutfak evyesi, çamaşır makinesi gibi her noktaya ayrı bir boru gider. Soğuk ve sıcak su için genellikle iki ayrı kollektör kullanılır ve ikisi bir dolap içinde yan yana yerleştirilir. Böylece hangi hattın nereye gittiği tek bakışta anlaşılır, istenen nokta diğerlerini etkilemeden kapatılabilir.
Kollektör Sistemi Türleri ve Kullanım Yerleri
- Kullanım suyu kollektörü: Soğuk ve sıcak musluk suyunu dağıtır. Her çıkışta genellikle küresel veya volanlı kesme vanası bulunur.
- Yerden ısıtma kollektörü: Isıtma devrelerini dağıtır; gidiş ve dönüş olmak üzere iki gövdeden oluşur, debimetre ve termostatik başlık gibi ayar elemanları içerir.
- Radyatör kollektörü: Her radyatöre ayrı gidiş-dönüş hattı çekilen ısıtma tesisatlarında kullanılır.
- Pirinç gövdeli kollektör: Dayanıklı ve yaygındır; dişli veya sıkıştırmalı çıkışlarla gelir.
- Paslanmaz çelik gövdeli kollektör: Özellikle ısıtma sistemlerinde, hazır ekipmanlı setler hâlinde sunulur.
- Plastik (PPR veya polimer) kollektör: Kaynaklı tesisatla aynı malzemeden olduğu için doğrudan kaynakla bağlanabilir; vana çıkışları ayrıca eklenir.
Bu yazıda ağırlıklı olarak kullanım suyu kollektörlerini ele alıyoruz; ısıtma tarafı kendi ayar ve dengeleme ihtiyaçları olan ayrı bir konudur.
Kollektörlü ve Klasik Tesisatın Farkları
Kollektörlü sistemde her hat tek parça boru olarak çekilebildiği için duvar ve zemin içinde kalan birleşim sayısı azalır; bu da olası sızıntı noktalarını önemli ölçüde düşürür. Ayrıca bir noktada su kullanılırken diğer noktalarda basınç dalgalanması daha az hissedilir. Buna karşılık toplam boru metrajı artar ve kollektör dolabı için duvarda yer ayrılması gerekir. Küçük dairelerde, ıslak hacimler birbirine çok yakınsa klasik dağıtım da yeterli olabilir.
Hat başlarında kullanılacak bağlantı parçalarının farklarını fittings türleri karşılaştırmamızda ayrıntılı olarak ele aldık.
Kollektör Dolabında Neler Bulunur?
Kullanım suyu kollektörü tek başına bir parça değildir; doğru çalışması için yanında birkaç yardımcı ekipman gerekir. Tipik bir dolapta şu bileşenleri görürsünüz:
- Ana kesme vanası: Kollektör girişindeki bu vana, tüm dağıtımı tek hamlede kapatır.
- Gövde ve çıkış vanaları: Her ıslak noktaya giden hattın açma kapama elemanları.
- Hava alma ve boşaltma elemanları: Hattı doldururken havayı tahliye etmeye, bakımda ise suyu boşaltmaya yarar.
- Montaj braketi: Gövdeyi dolap içine sabitler.
- Etiketler: Her çıkışın hangi noktaya gittiğini gösterir.
İsteğe bağlı olarak dolap girişine bir ön filtre veya basınç göstergesi (manometre) de eklenebilir. Manometre, şebeke basıncını tek bakışta görmenizi sağlar ve olası bir basınç sorununu erkenden fark etmenize yardımcı olur.
Kollektör Seçerken Dikkat Edilecekler
- Çıkış sayısı: Mevcut ıslak noktaları sayın ve ileride eklenebilecek bir nokta için en az bir yedek çıkış bırakın; kullanılmayan çıkış tapa ile kapatılır.
- Ana giriş çapı: Kollektör girişi, daireyi besleyen ana hattın çapından küçük olmamalıdır.
- Çıkış bağlantı tipi: Kullanacağınız boru sistemine uygun rakor veya adaptör olup olmadığını kontrol edin.
- Hat başı vanaları: Her çıkışın ayrı kesme vanası olmalı ve bu vanalar etiketlenebilir olmalıdır.
- Hava alma ve boşaltma: Gövdenin ucunda hava alma pürjörü veya boşaltma musluğu bulunması bakımda kolaylık sağlar.
- Dolap ölçüsü ve konumu: Kollektör dolabı, ıslak hacimlere yakın, kolay erişilen ve havalandırılabilen bir duvara yerleştirilmelidir.
Boru seçimi de kollektörlü sistemin başarısını doğrudan etkiler. Kollektörden ıslak noktaya kadar giden hattın mümkünse ek yerine ihtiyaç duymadan tek parça çekilebilmesi için kangal hâlinde satılan esnek borular sıklıkla tercih edilir. Bu borular koruyucu kılıf (spiral boru) içinden geçirilirse, ileride gerektiğinde hattı duvarı kırmadan değiştirme imkânı doğabilir. Hat uzunlukları birbirinden çok farklıysa, en uzak noktanın debisini mutlaka göz önünde bulundurun.
Sık Yapılan Montaj Hataları
- Hatları etiketlememek: Hangi vananın hangi odaya gittiği yazılmazsa sistemin en büyük avantajı kaybolur.
- Kollektörü sabitlemeden bırakmak: Braketle duvara tutturulmayan gövde, vanalar çevrildikçe hareket eder ve bağlantıları zorlar.
- Boruları keskin açıyla kıvırmak: Esnek borular dolap girişinde fazla bükülürse kesit daralır veya boru katlanır.
- Sıcak ve soğuk hatları karıştırmak: Renk kodlu boru veya etiket kullanılmazsa sıcak ve soğuk hatlar ters bağlanabilir.
- Dolabı kapalı ve erişilmez yapmak: Kollektör dolabının önüne sabit mobilya konması, acil durumda vanalara ulaşmayı imkânsız hâle getirir.
- Basınç testi yapmadan sıva kapatmak: Her hat ayrı ayrı test edilmeden duvar veya şap kapatılmamalıdır.
Sıkça Sorulan Sorular
Mevcut bir daireye sonradan kollektör eklenebilir mi?
Eklenebilir, ancak tam avantaj için hatların kollektörden ıslak noktalara yeniden çekilmesi gerekir. Bu nedenle genellikle kapsamlı bir yenileme sırasında yapılması daha mantıklıdır.
Kollektör dolabında sızıntı olursa ne olur?
Dolap, bağlantıların toplandığı tek nokta olduğu için sızıntı hemen fark edilir ve müdahale kolaydır. Dolap tabanına damlama tavası koymak, olası bir damlamanın duvara zarar vermesini önler.
Her ıslak nokta için ayrı hat çekmek basıncı düşürür mü?
Doğru çapta ana giriş ve uygun boru çapları seçildiğinde basınç düşmez; aksine eşzamanlı kullanımda noktalar arası etkileşim azaldığı için kullanım konforu genellikle artar.
